光電模塊檢測設備

返回列表 來源: 91香蕉污污视频下载 發布日期: 2019.01.09

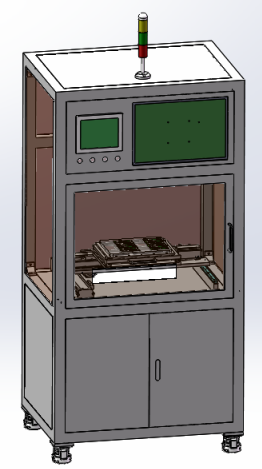

設備概述

該設備是用於菲尼薩光電生產的部分型號的光纖產品的外觀檢測。

整盒檢測方案

設計依據
1 檢測上圖中產品的三維碼內容、端蓋有無、螺釘有無、彈簧有無
2 整理節拍不超過30 s/盒;
3 采用人工上料,自動檢測定位,單工位實現全部工件的整理,下料采用人工下料;
4 適用產品規格:GEN3項目盒裝。檢測不同規格產品時,需人工一次性調整或者更換相應夾具即可,夾具便於調整更換
5 設備精度:視覺視場範圍:90mm
機械手精度:±0.02mm

設備規格

3.1 設備名稱:香蕉视频污下载(機械手整列玻璃品項目)

3.2 設備外形尺寸(L×W×H) :約900mm×760mm×1800mm (根據現場工位布置)

3.3設備重量:300kg

3.4主要配置:台達伺服電機、ATC直線模組、歐姆龍PLC、工控機、施耐德低壓電器、明緯電源等

3.4設備采用鋁型材框架結構,前後方便式開門,側麵固定側板,除工件等進出料口外設備整體封閉。門板按照乙方標準乳白色噴塑處理。

香蕉视频污下载設計方法學特點


設備工藝流程說明
(1)工人手動拉出放置夾具,將待測工件放置於夾具上,推入夾具至固定位置,
按啟動按鈕運行;
(2)XY模組帶動待測件到第一位置後觸發CCD開始拍照,並進行數據處理,圖片保存等動作;
(3)待模組走完12個位置動作結束後,係統反饋到設備顯示器上OK和NG的位置和類型,模組動作到取料位置;
(4)人工取出整盒產品,NG產品(若有)拿出放置一處,並放置新的待測品進去,再次檢測;
(5)測試完成後設備發出提示音,操作人員聽到提示音後方可手動拉開抽屜,取出測後產品,放置在相應的區域,一個循環結束。
:a:人員放置完成後手動啟動,才可以進行檢測,操作平台高度及深度設計合理,保證操作人員不會產生高強度的操作;
b: 安全門在正常使用過程中不需打開,隻有在維修時才會打開;
c: 可出具批次檢測報告,報告上反映該批次每個產品的檢測結果
