設計概述

該設備是用於線狀類光纖產品表麵缺陷、汙損、裂紋的自動檢測。

光纖檢測


設備工藝流程
光纖檢測流程圖

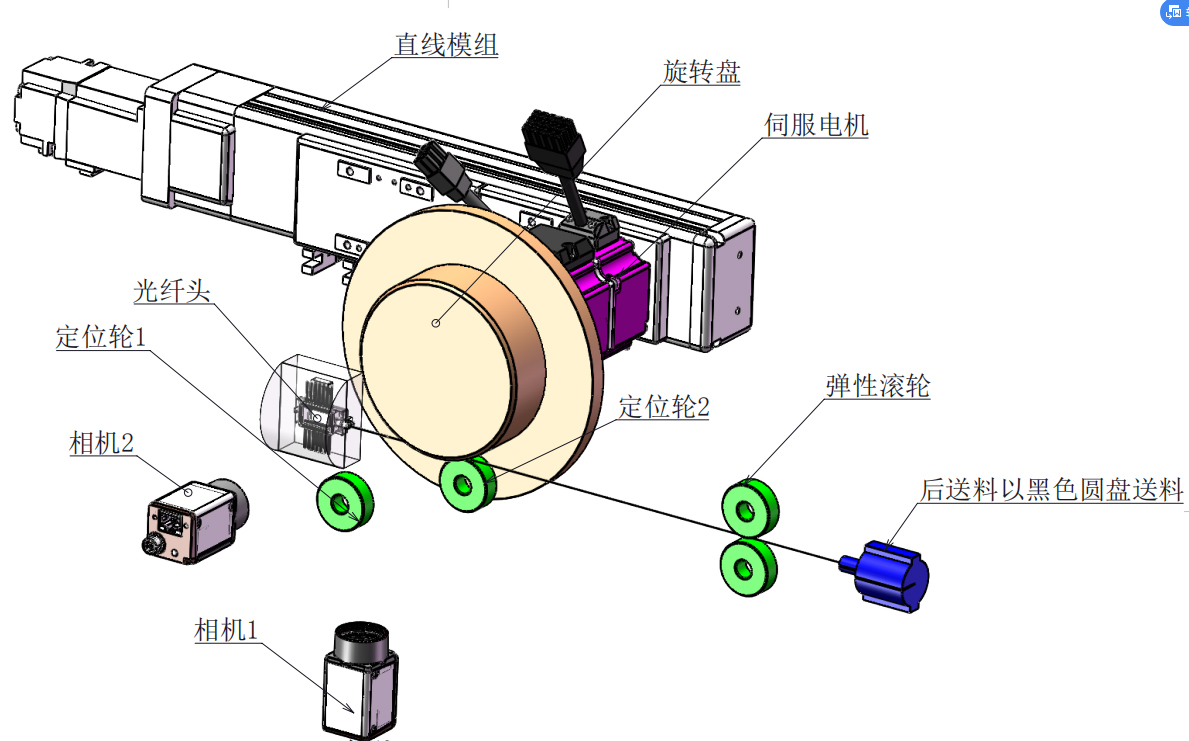

1、人工上料:把光纖頭夾具固定圓盤,光纖通過兩個彈性橡膠滾輪

2、相機1相機2拍照檢測光纖頭部

3、直線模組向左勻速運動的同時光纖檢測

4、定位輪2往上運動,剛好搭到光纖,防止光纖抖動,實現兩個滾輪之間穩定檢測

5、伺服電機旋轉收光纖

6、光纖尾部人工剪斷


操作流程說明



光纖檢測操作台



檢查前手動工作內容

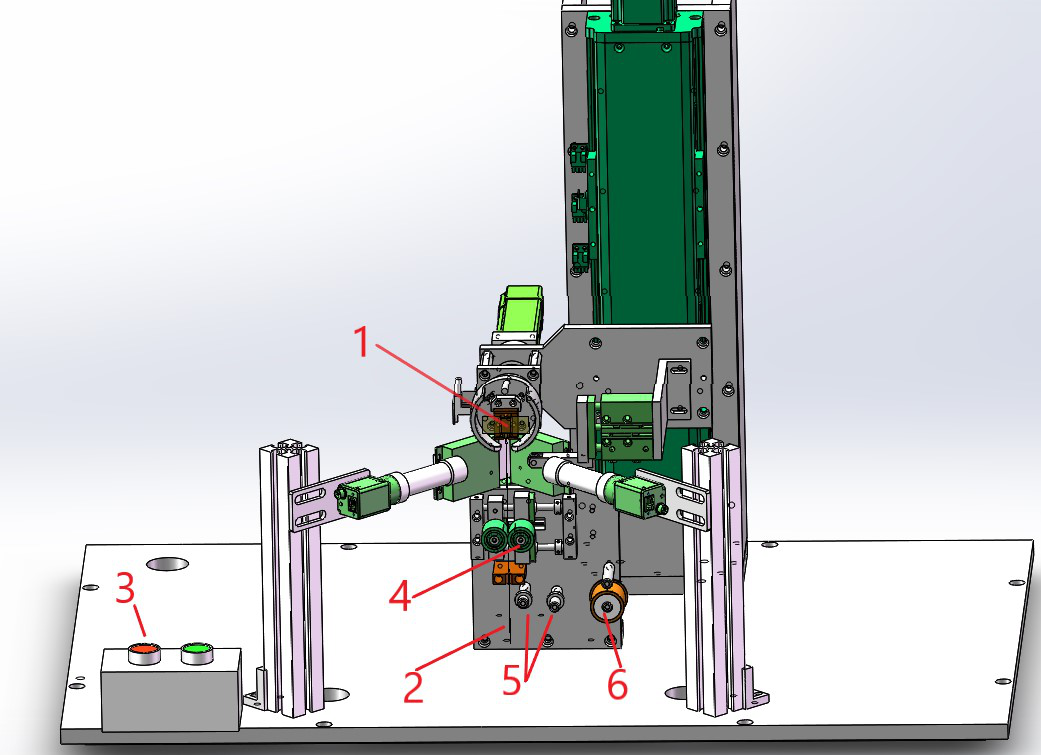

1.手動打開設備前雙開門,把圖示1工裝裝上待測件,插入圖示位置定位銷中,拉直光纖下部穿過定位板停留在圖示2位置;

2.左手按圖示3按鈕開關,設備會自動夾緊圖示4的膠輥,手動把光纖繞過圖示5位置的前2支導向柱上,把多餘的光纖套在圖示6轉動盤上

3.關上前門按啟動按鈕開始檢測

光纖檢測操作台

檢查後手動工作內容

1.手動打開前雙開門,取下圖示7所示工裝塊,並剪斷多餘光纖;
2.按下圖示8所示按鈕鬆開位置9所示膠輥,延時設定鬆開位置10所示氣缸和下降電缸30mm,取走多餘光纖完成一套循環動作。
