在線測孔機-配套機械手方案

返回列表 來源: 91香蕉污污视频下载 發布日期: 2019.01.28

設計概述

檢測下圖工件的內徑尺寸Φ39.97 +/-0.01  一個截麵 (截麵位置可調)

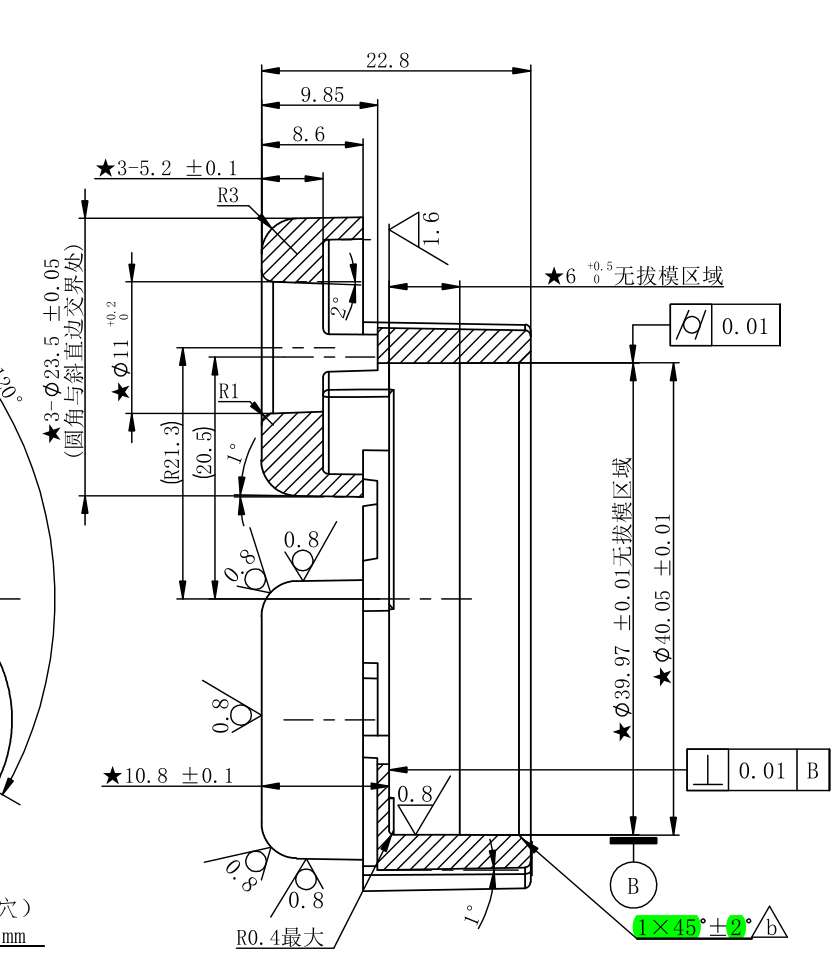

被測產品及具體尺寸

檢測要求:

1.檢測上圖工件的內徑尺寸Φ39.97 +/-0.01  一個截麵 (截麵位置可調)。

2.自動校零。

3.超差報警或通訊桁架機械手剔除。


設備參數:
1.設備采用接觸式位移傳感器,傳感器分辨率0.1微米,檢測設備綜合精度3微米。

2.節拍3秒/件。

3. 檢測數據可和機床通訊(留有通訊接口)。

4. 不同產品更換工裝可以通用。

5.機械手上下料。

6.自動校準。

7.安全防護係統。

設備參數


工藝流程說明:

機械手上料至待測工位→光電傳感器檢測到工件→單軸移送機構將工件移送至檢測工位→三點測量機構下降測量  →PLC讀取位移傳感器數值並與設定公差值比較 → NG品與機械手通訊進行剔除→ OK品與機械手通訊放入成品盒→一個循環結束。

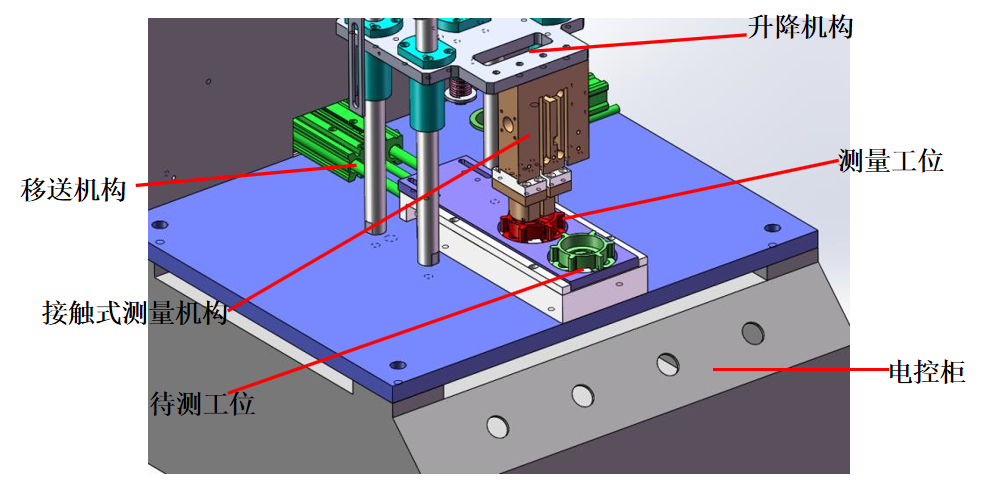

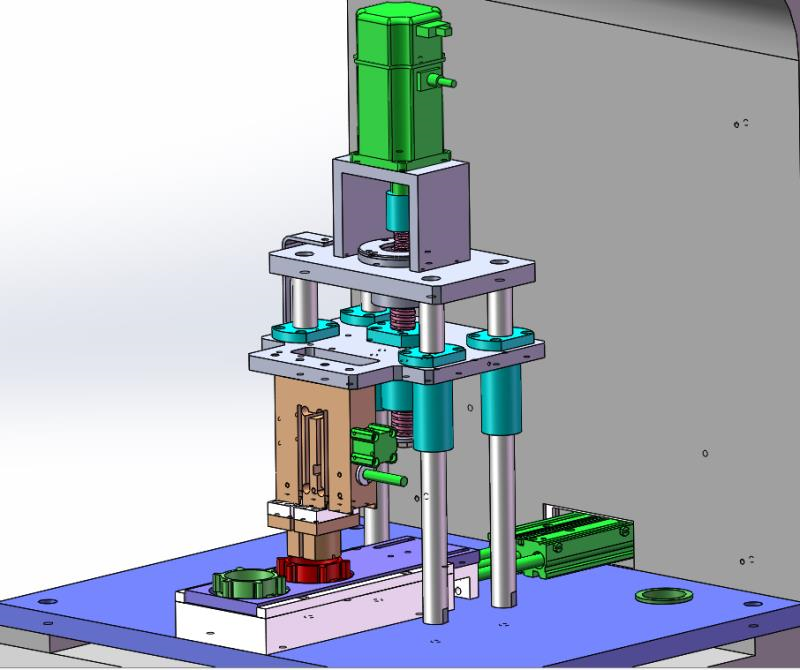

整體結構圖

自動校準:

1、開機後自動校準;

2、設備在運行一段時間後(設定時間/數量),移送機構將校準件移送至測量工位,設備進行自動校零。

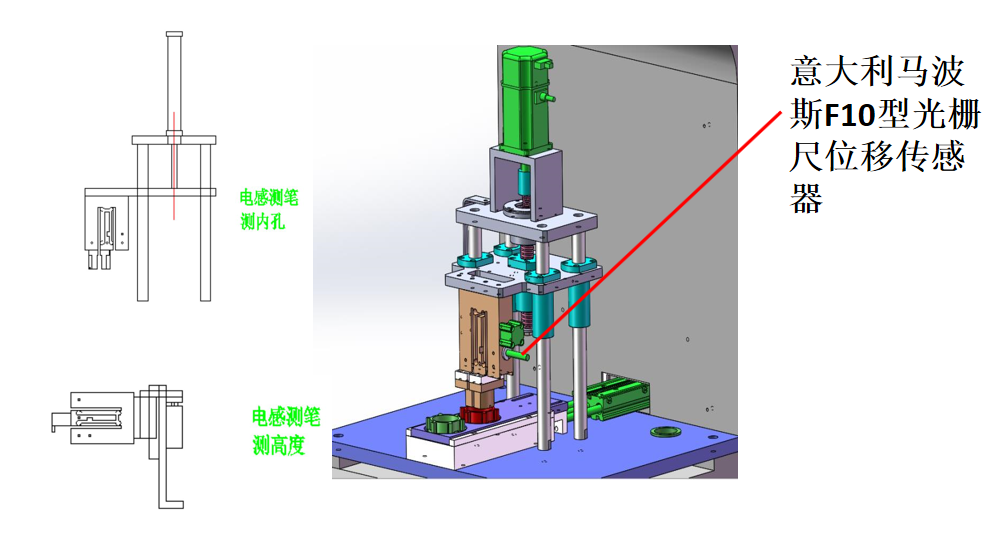

外徑、內徑(孔)、高度等核心檢測工位詳
外徑、內徑(孔)、高度等核心檢測工位詳解
