被測產品及具體尺寸 檢測要求: 檢測上圖工件的內徑、高度尺寸; 內徑16-30±0.05,高度30-80±0.1 檢測工件狀態:拋光去毛刺 |
---|
采用接觸式位移傳感器,傳感器分辨率0.1微米,設備綜合精度1微米。
自動化監控定時等功能
節拍4秒每個
不同產品更換工裝可以通用
具有安全防護係統
全程跟進指導

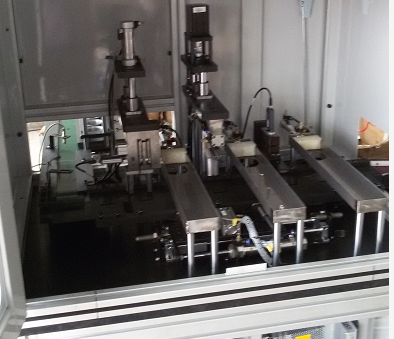

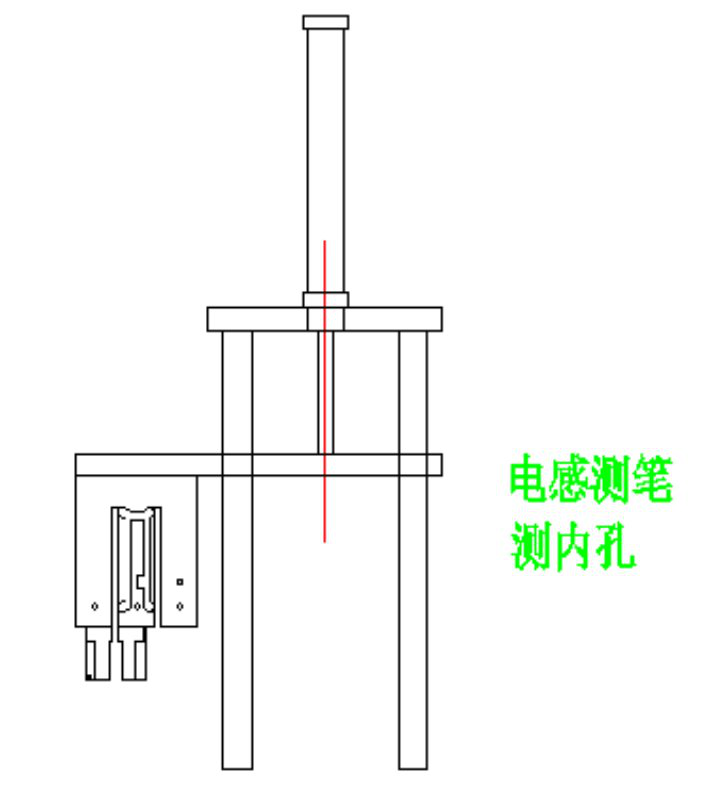

震動盤上料→移送機構將工件搬送到內孔、高度測量位置→內孔通止規檢測一→內孔NG品剔除→高度測量塊壓至上端麵→讀取測量數據並與設定高度公差比較→高度NG品剔除→測量結束由平移拖板將OK品推入S型滑道→滑入傳輸帶下料→一個循環結束。
