檢測要求:
1.檢測上圖工件的內徑,高度,槽寬,槽深尺寸;
2.通用於鍍鋅前和鍍鋅後尺寸檢測,三款零件通用;
3.不可磕碰;
4.檢測工件狀態:清洗烘幹、拋光去毛刺;

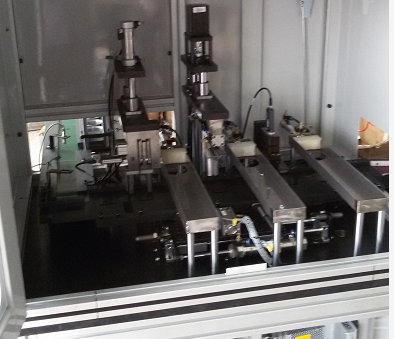

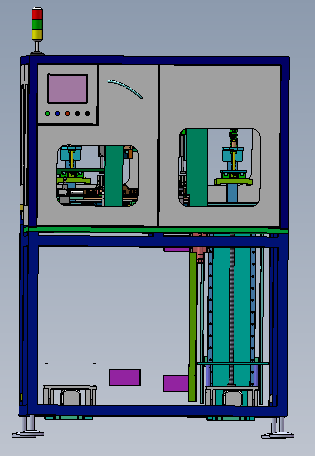

整機模塊 :
1.上下料係統; 2.接觸式檢測模塊; 3.視覺檢測模塊; 4.產品運轉模塊;5.NG品剔除模塊;6.設備安全防護措施;

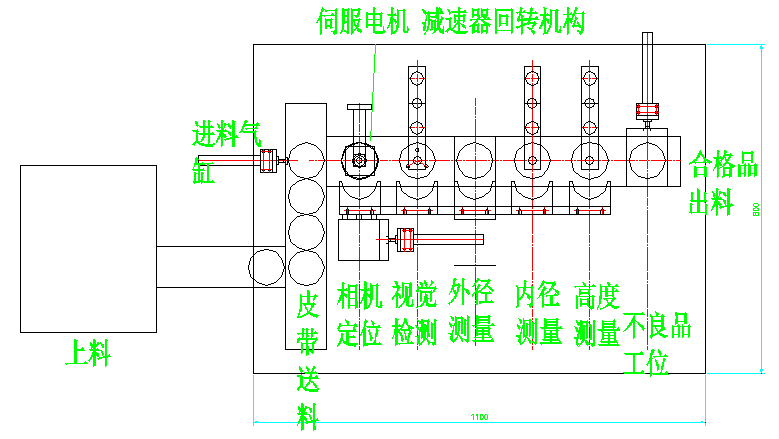

傳輸帶上料→視覺定位(找槽位置) →伺服電機帶動產品旋轉→工件槽口位置對準側麵相機→相機拍照→檢測移送機構將工件搬送到外徑、內徑、高度測量位置→讀取測量數據並與設定公差比較→NG品剔除→測量結束由平移拖板將OK品推入S型滑道→滑入傳輸帶下料→一個循環結束。
