真空滅弧室外形尺寸和同軸度檢測項目方案

返回列表 來源: 91香蕉污污视频下载 發布日期: 2019.01.04

設備概述

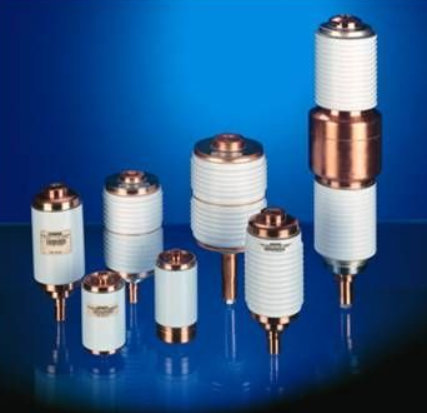

該設備是用於下圖真空滅弧室及其衍生產品的自動檢測。

圖片1





設計依據

1 檢測上圖中的真空滅弧室的多段外徑尺寸、長度尺寸、指定段同軸度等(依據產品外形尺寸圖的要求)

2 檢測節拍不超過20s/ pcs;
3 采用人工上料,自動測量,單工位間實現全部尺寸自動測量,下料采用人工下料;
4 適用產品規格:外徑φ40~φ140mm,高度40~500mm。檢測不同規格產品時,需人工一次性調整或者更換相應夾具即可,夾具便於調整更換
5 檢測精度:視覺檢測1:±0.05mm

視覺檢測2:±0.015mm

同軸度測量:±0.002mm。

檢測精度不低於真空滅弧室及其衍生產品外形尺寸圖要求公差的1/10

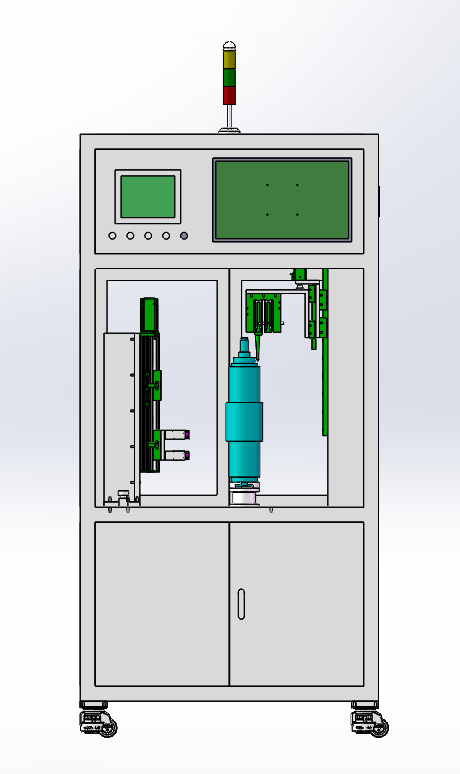

設備規格

1 設備名稱:香蕉视频污下载(真空滅弧室外形尺寸和同軸度檢測項目)

2 設備外形尺寸(L×W×H) :約1000mm×680mm×2000mm (根據現場工位布置)
3設備重量:約300kg
4主要配置:德國西門子PLC、Proface7寸彩色觸摸屏、TOYO伺服模組、日本SMC氣缸、基恩士測量傳感器、施耐德低壓電器、明緯電源等
5設備采用鋁型材框架結構,前後方便式開門,側麵固定側板,除工件等進出料口外設備整體封閉。門板按照乙方標準淺水灰色噴塑處理。
圖片2





設備工藝流程說明:
(1)工人將待測工件放置於工作台夾具上,掃描工件流程碼,關閉安全門,按啟動按鈕運行;;
(2)上料工位光電傳感器感應到來料後兩個CCD開始拍照,自下向上運行,拍攝數組照片進行數據處理,測算出工件外徑和長度尺寸,完成後立即複位到初始位置;
(3)待CCD動作結束後,同軸度測量機構從工作側上方,向下垂直運動,測量探頭接觸待測工件測量表麵,完成後立即複位到初始位置;
(4)待測工作進行自轉一周的運動,測量機構通過高精度位移傳感器采集一周的數據,分析出此工件的圓周回轉的同軸度數值;
(5)若前道測量中有數據超出設定限值範圍則NG提示超差內容和超差尺寸;全部OK則顯示為全OK;
(6)測試完成後設備發出提示音,操作人員聽到提示音後方可手動打開安全門,取出測後產品,放置在相應的區域,一個循環結束。
注:a:人員放置完成後手動關閉防護門,才可以進行檢測,操作平台高度及深度設計合理,保證操作人員不會產生高強度的操作;
b: 外形尺寸自動檢測功能和同軸度自動檢測功能可分開使用;
c: 可出具批次檢測報告,報告上反映該批次每個產品的檢測結果(有每個產品的同軸度數值)。
