亞新科輪轂檢測項目方案

返回列表 來源: 發布日期: 2018.11.19

香蕉视频污下载廠家亞新科輪轂檢測項目方案




客戶需求

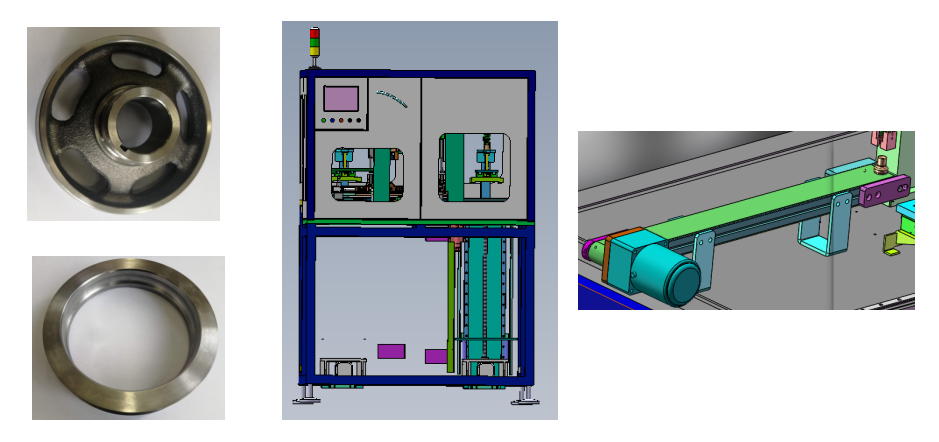

香蕉视频污下载廠家亞新科輪轂檢測項目方案

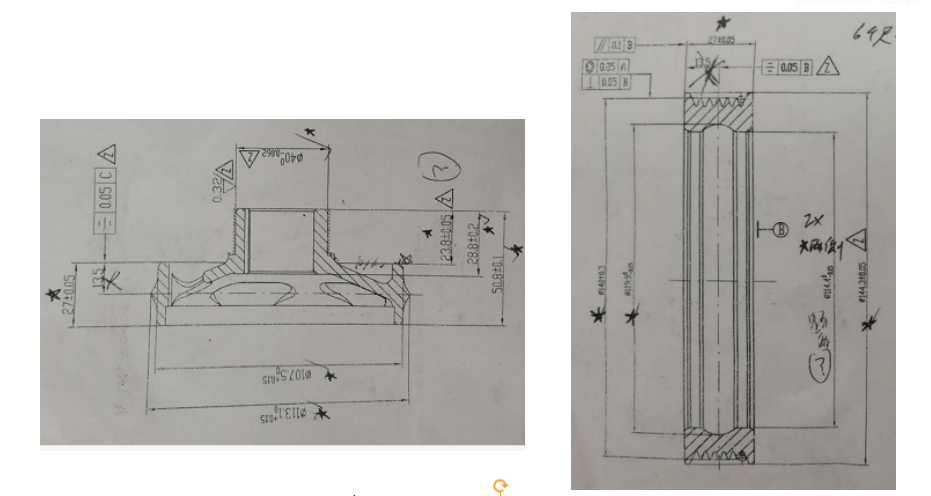

被測產品及具體尺寸



檢測要求:

1. 檢測上圖中的外徑、外徑、高度等星標尺寸;
2. 特別注意檢測圖中未標注的輪轂內孔直徑 28下公差0,上公差正0.05;
3. 係統包括上下料的整體解決方案。


設備方

整機按模塊化思路設計,包括以下模塊:

  1. 上下料係統;
  2. 內孔檢測模塊;
  3. 高度檢測模塊;
  4. 外徑檢測模塊;
  5. 產品不同工位間轉運模塊;
  6. NG品剔除模塊;
  7. 設備安全防護措施。香蕉视频污下载廠家亞新科輪轂檢測項目方案

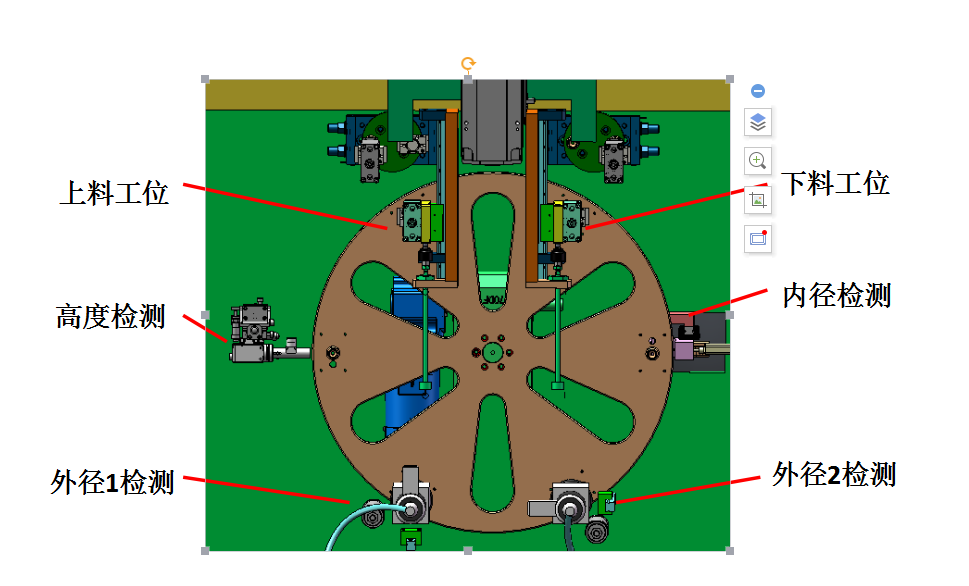

注意:設備至少包括上下料、高度檢測、內徑檢測、外徑檢測等工位,每個尺寸至少布置一個工位。具體工位布置裝配時可能略有調整。

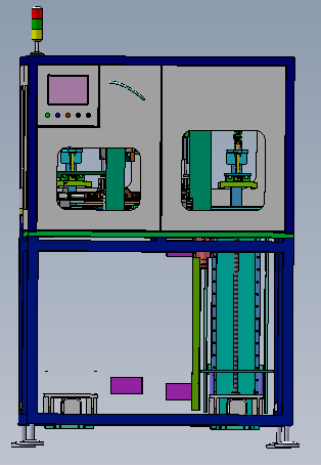

香蕉视频污下载廠家亞新科輪轂檢測項目方案


注意:上圖為以前完成的案例示意圖,僅供參考。

方案說明:
1.可以實現高效率、高精度的尺寸檢測。
2.自動化監控定時等功能。
3.節拍10秒/個。
4. 不合格品揀出。
5. 輪轂和輪圈為2台設備分別檢測。

6.上下料、不合格品揀出都采用傳送帶設計。

7.安全防護係統。

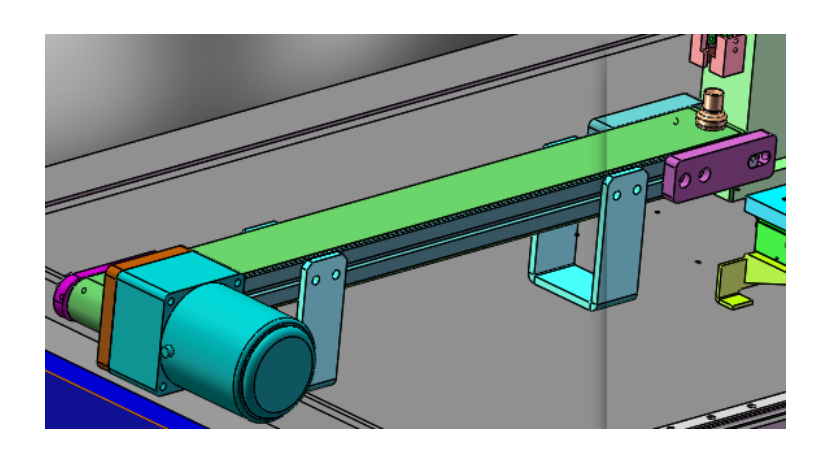

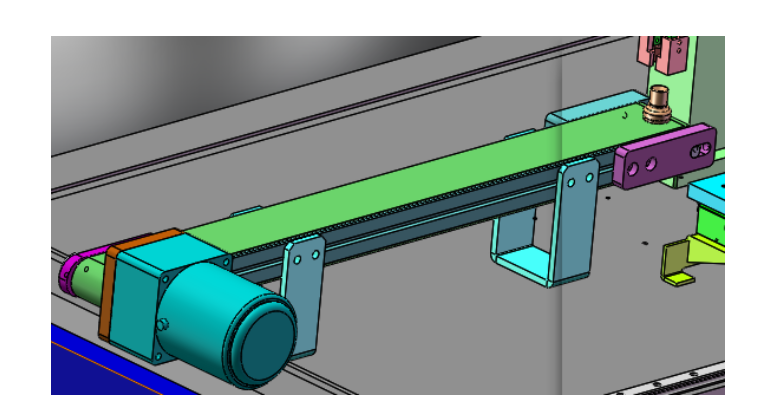

上下料模塊:

香蕉视频污下载廠家亞新科輪轂檢測項目方案

上下料部分采用傳送帶設計,工人提前將產品放在傳送帶上。

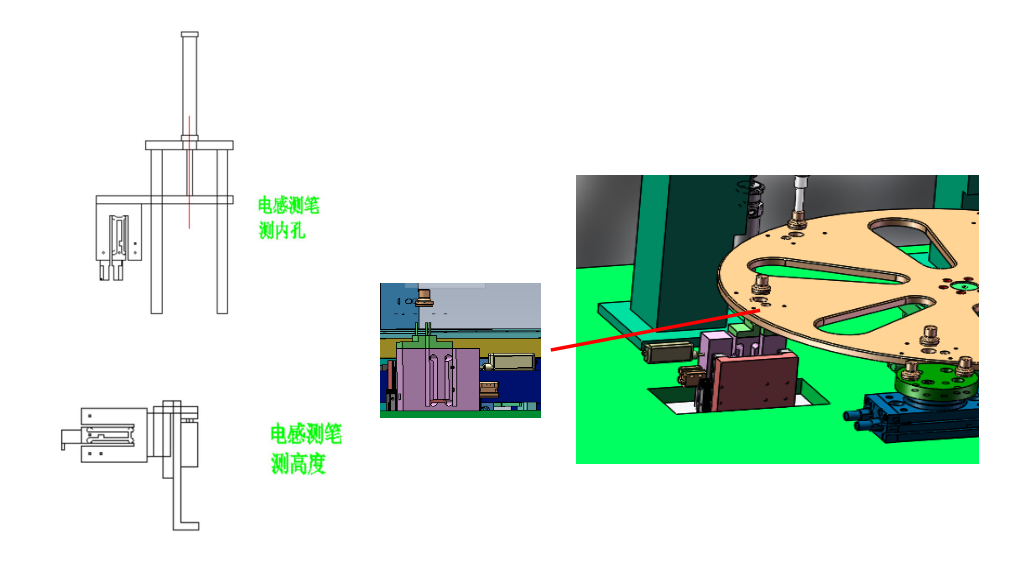

高度、內外徑等檢測設備


香蕉视频污下载廠家亞新科輪轂檢測項目方案

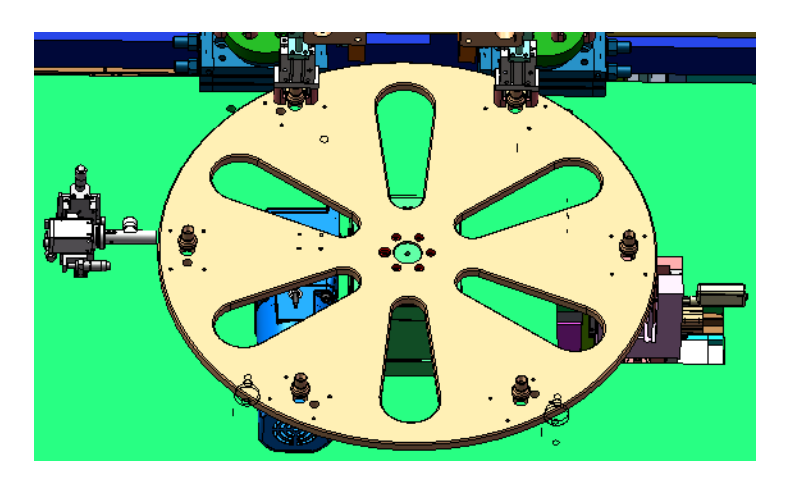

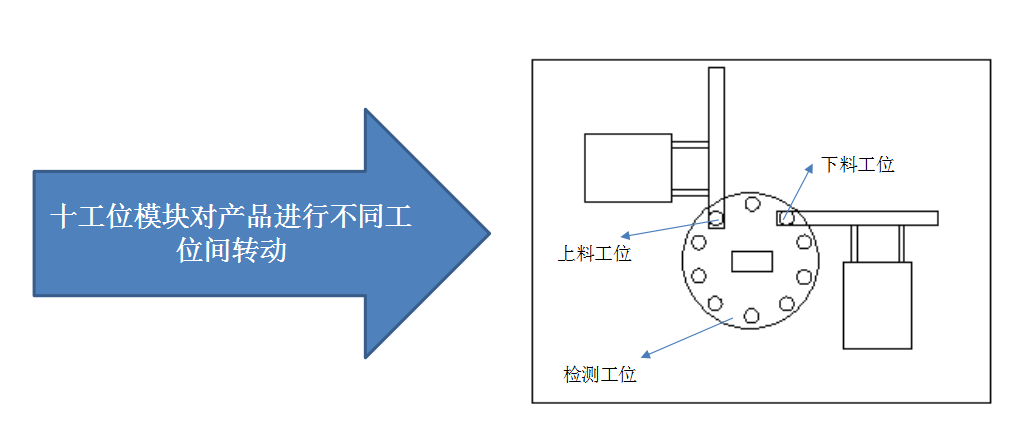

產品不同工位間轉運模

香蕉视频污下载廠家亞新科輪轂檢測項目方案

多工位模塊對產品進行不同工位間轉運。



NG品剔除模塊

香蕉视频污下载廠家亞新科輪轂檢測項目方案

檢測合格的產品轉運進入下料傳送帶,不合格品進入NG品剔除模塊剔除。



設備安全防護措施


香蕉视频污下载廠家亞新科輪轂檢測項目方案


設備帶有安全防護係統,有急停保護措施。

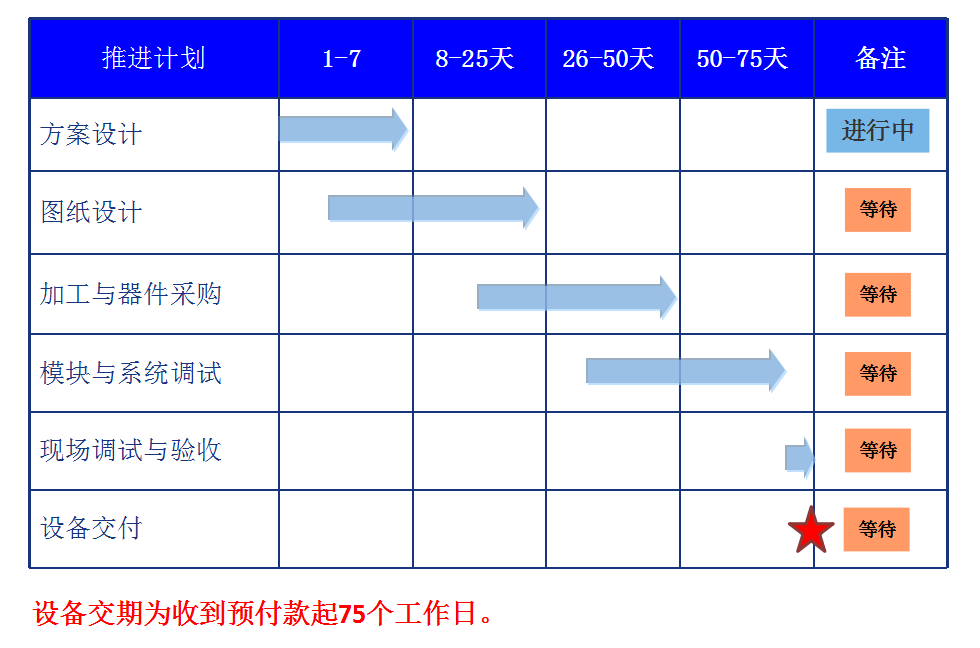

設備交期


香蕉视频污下载廠家亞新科輪轂檢測項目方案


      香蕉视频污下载廠家無錫91香蕉污污视频下载期待與您的合做!
