設備概述
該設備主要用於驅動橋行星輪的滾針及隔圈的裝配
設計參數
1、組件:齒輪座+雙列滾針+隔圈
2、節拍:15s
3、塗油方式:定量自動塗油
4、上下料方式:人工

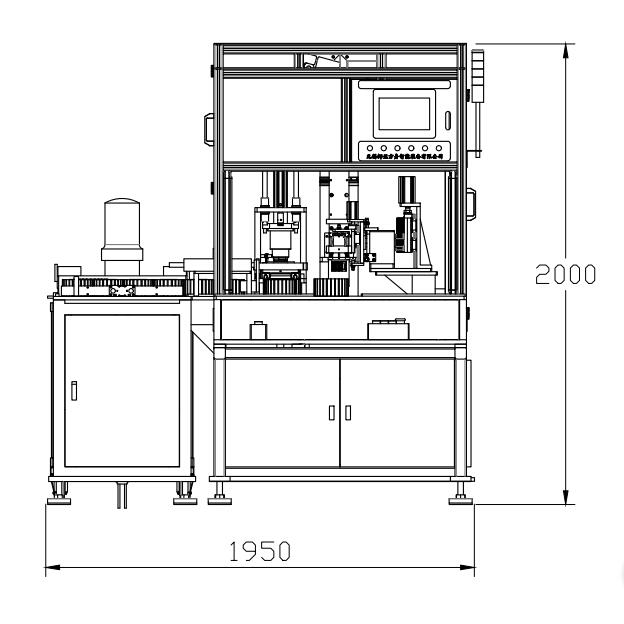

設備規格
設備工藝流程
(1) 行星輪上料(人工擺放)
(2) 有無料檢查並自動中心定位
(3) 自動塗油
(4) 滾針振動盤自動下料至左側中轉模塊
(5) 自動裝入左側滾針
(6) 自動放入隔圈
(7) 滾針振動盤自動下料至右側中轉模塊
(8) 自動裝入右側滾針
(9) 中間定位軸旋轉45度並抽出
(10) 人工下料
