光電產品漏裝螺絲、二維碼讀取、彈簧漏裝等缺陷在線檢測

返回列表 來源: 發布日期: 2018.09.05

客戶需求/ REQUIREMENTS

香蕉视频污下载廠家二維碼、防塵帽、螺絲和彈簧香蕉视频污下载廠家二維碼、防塵帽、螺絲和彈簧

檢測產品中的二維碼、防塵帽、螺絲和彈簧的情況

需求名稱

參數

檢測幅寬

MAX  350*220 mm 透明標準料盒

檢測速度

小於 1盤(12個工件)每分鍾

檢測需求

防塵帽、螺絲、彈簧的有無;二維碼讀取

檢測精度

MIN  0.03mm*0.03mm

缺陷標識

自動聲光報警,缺陷位置,數量及大小軟件標記。

軟件打印

每個規格班產後,都會生成質量報表

曆史記錄

記錄缺陷數、缺陷位置、圖像信息

瑕疵分類

根據不同瑕疵的成像特征進行瑕疵的自動分類

設備尺寸

1500*1500*1800 **高 封閉式設計

操作說明

判斷OK品後,打印機打印標簽;判斷NG品後需人工進行確認信息,取出NG品後再進行檢測

檢測要求

檢測精度要求範圍以內100%檢出


左右拖動表格顯示其他內容

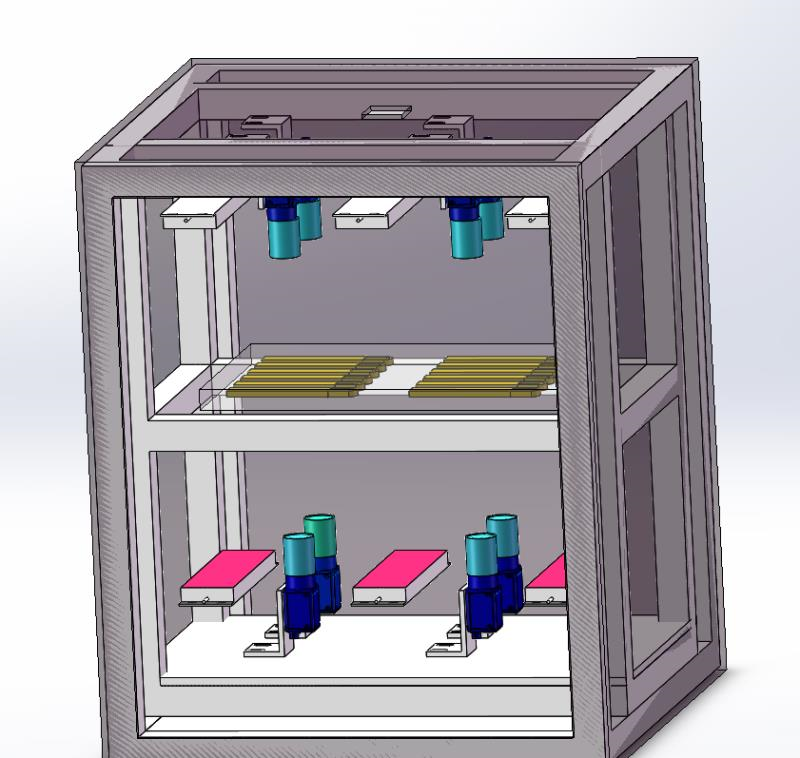

產品結構展示/ STRUCTURE

香蕉视频污下载廠家二維碼、防塵帽、螺絲和彈簧香蕉视频污下载廠家二維碼、防塵帽、螺絲和彈簧

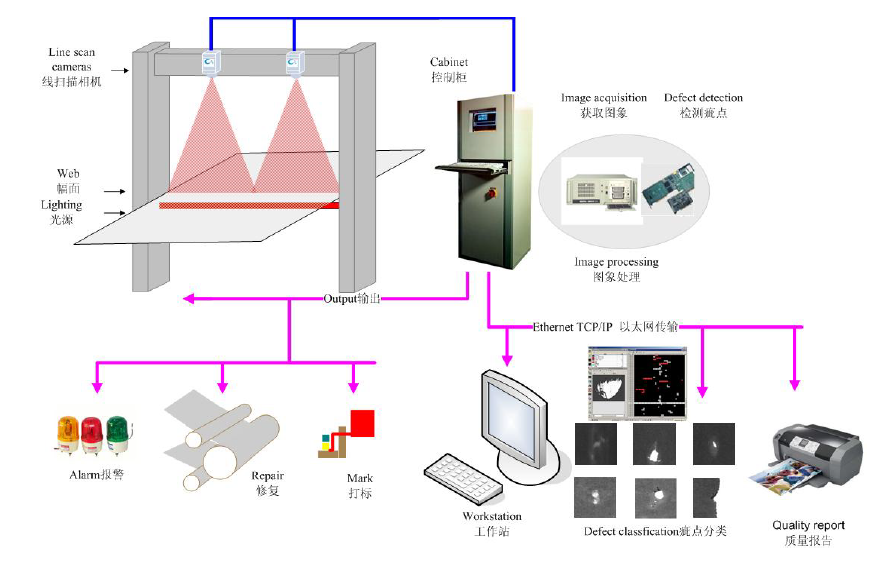

係統原理/ PRINCIPLE

  •    將CCD相機架設在被檢產品上方和下方,同時采用高亮的LED方形聚光冷光源進行正麵打光,過相機和高速圖像處理係統進行實時的拍照。模組帶動料盤做X、Y軸運動,對料盤中的12個工件進行逐一檢測,當產品表麵和兩側卡扣出現瑕疵時,標定的輪廓會發生變化,同時CCD將采集到到表麵圖像通過圖像處理係統發現和獲取表麵瑕疵圖像信息。係統自動記錄瑕疵的圖像、位置等信息,同時通過信號通訊實現信息的遠程傳輸。

        麵陣CCD像機通過避光暗盒獲取的圖像信息,CCD相機的分辨率、光源的曝光強度等性能確定係統的采集精度,係統精度高,圖像數據處理量大,數據經過高速處理後保留產品表麵瑕疵的數據信息(大小、直徑、橫縱向位置)並控製輸出,計算機係統通過數據庫記錄和管理缺陷具體位置、大小和圖像等信息。

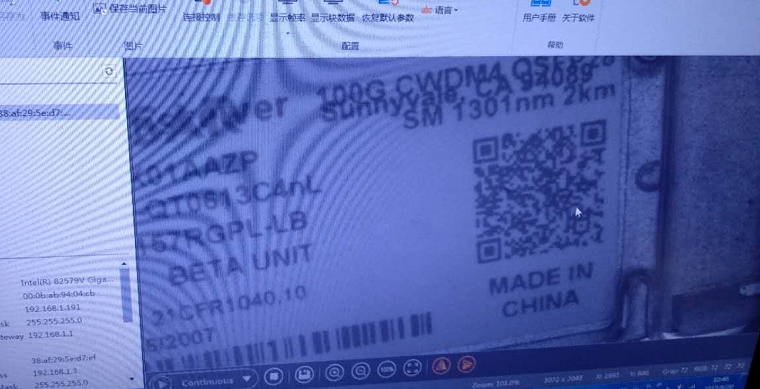

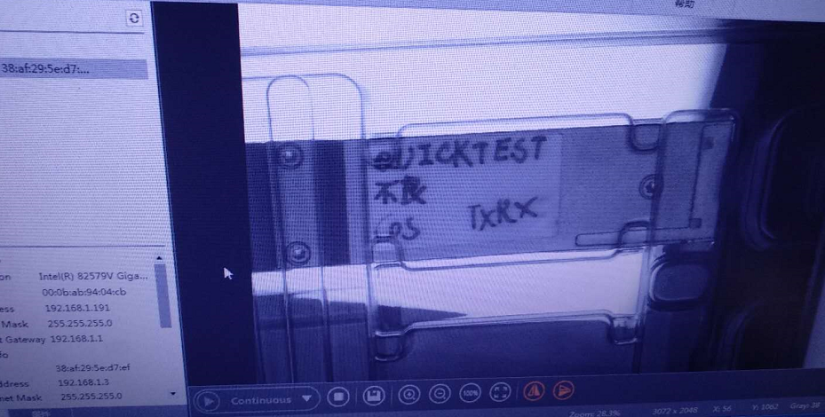

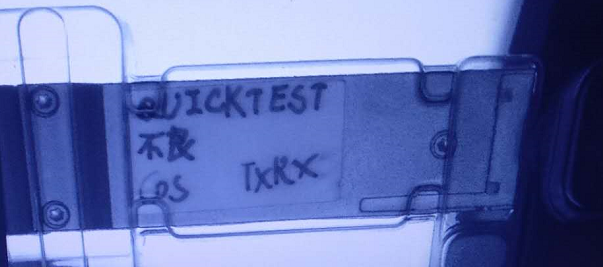

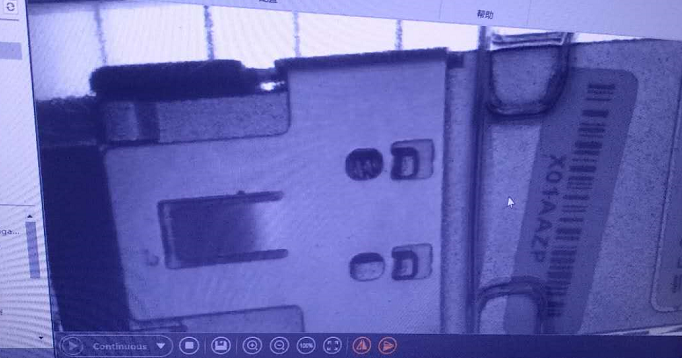

影像效果/ FINAL


香蕉视频污下载廠家二維碼、防塵帽、螺絲和彈簧

香蕉视频污下载廠家二維碼、防塵帽、螺絲和彈簧

香蕉视频污下载廠家二維碼、防塵帽、螺絲和彈簧

香蕉视频污下载廠家二維碼、防塵帽、螺絲和彈簧

左右拖動表格顯示其他內容
