檢測要求:

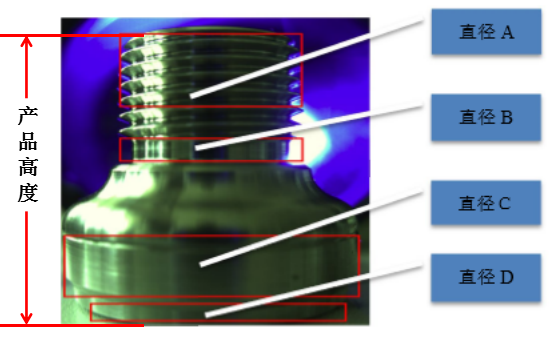

1. 檢測上圖中的螺紋(螺紋為M14X1.5)、外徑B、外徑C、內徑D和高度;
2. 檢測節拍不超過7.5s/pcs;
3. 上下料采用標準料盤,每盤按8X10放置,單盤80個產品,螺紋朝上放置;
4. 產品已清洗烘幹,檢測過程中不得引入雜質及損壞被測產品。
產品檢測的尺寸要求:
總長: 26.2±0.15
外徑C:22.2±0.05
槽徑B:11.7±0.2
內徑D: 16.985±0.01
螺紋通止規: M14*1.5-6g
該款全檢機,具備通用性,可以檢測其餘幾款類似零件,外徑最大22.65,長度最長37.2。

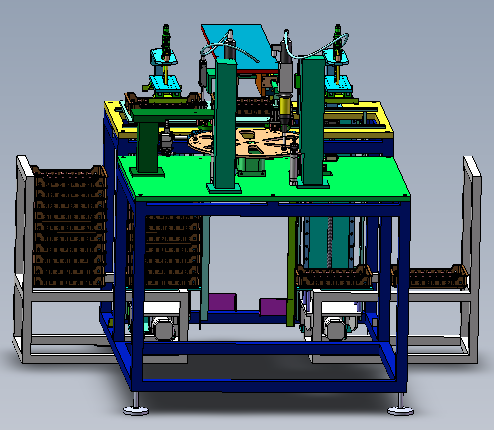

整機按模塊化思路設計,包括以下模塊:
1、上下料模塊;
2、螺紋通規檢測模塊;
3、螺紋止規檢測模塊;
4、外徑和高度視覺檢測模塊;
5、窄環帶內徑檢測模塊;
6、產品不同工位間轉運模塊;
7、NG品剔除模塊;
8、設備安全防護措施。

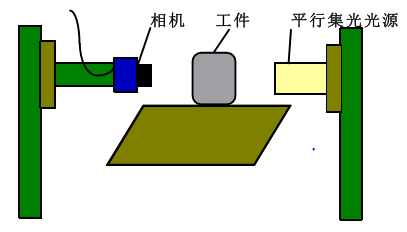

1. 產品螺紋采用通止規檢測;高度與兩處外徑采用機器視覺檢測;內徑采用接觸式傳感器檢測。
2. 不同款產品檢測隻需要更換通止規和相應夾具即可實現。

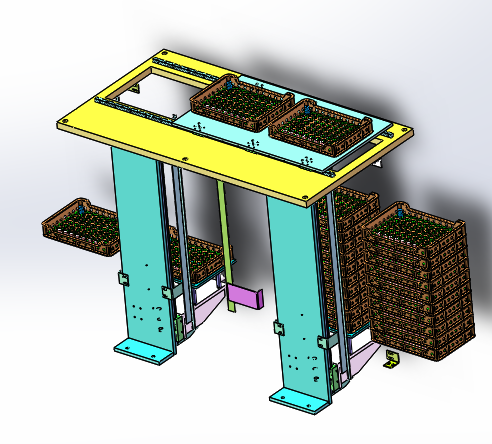

3.上下料采用料倉式設計,工人每160-200分鍾整理一次料倉。
4. 產品的檢測節拍不超過7.5s/pcs。
5. NG品輸出機體放置,避免混料。
6.設備尺寸 L*W*H
a.按上料10盤,下料10盤設計 尺寸為 2000*1400*2000;
b.按上料20盤,下料20盤設計 尺寸為3000*1400*2000
。
螺紋通止規檢測模塊

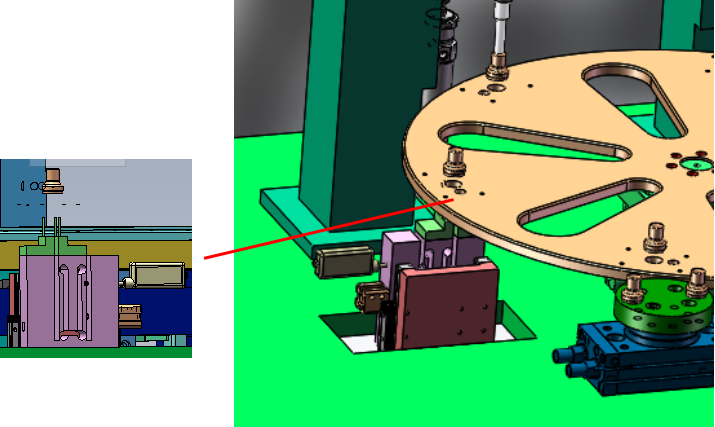

窄環帶內徑檢測模塊
內徑檢測采用接觸式檢測,避免影像檢測時內弧麵對光線的影響。

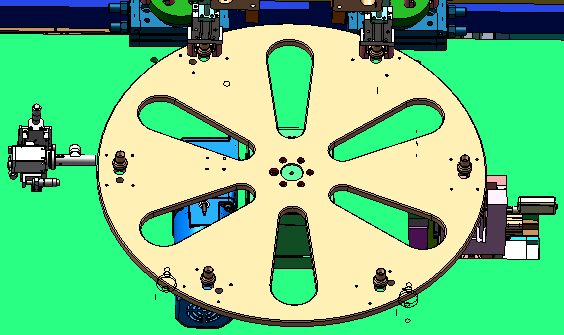

不同工位間轉運模塊

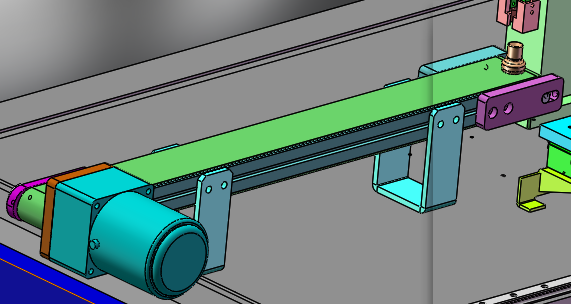

NG品剔除模塊

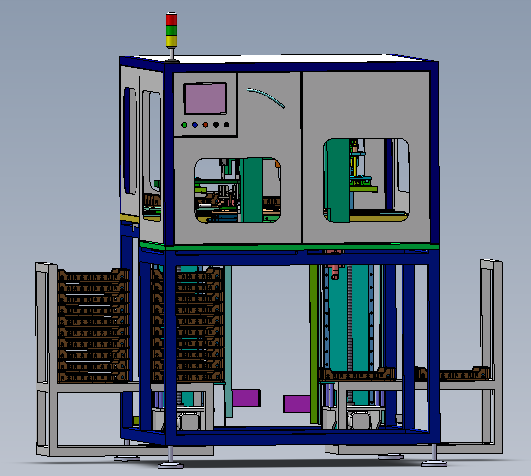

安全措施
設備帶有封閉式外殼,保證檢測過程的產品清潔度,並帶有急停保護措施。
