OP10軸檢測

返回列表 來源: 發布日期: 2018.09.05

客戶需求/ REQUIREMENTS

                     香蕉视频污下载廠家尺寸檢測OP10軸檢測

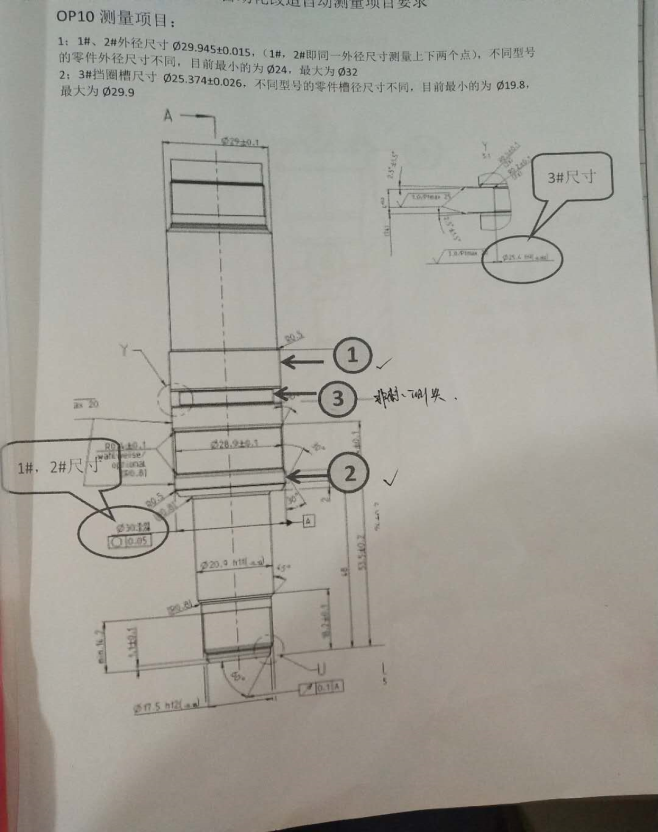

                                                被測產品及具體尺寸

檢測要求:

1、檢測上圖工件的1#,2#外徑尺寸Φ29.945±0.015.通用於Φ24-Φ32
2、測量3#擋圈槽尺寸Φ25.374±0.026,通用於Φ19.8-Φ29.9
3、檢測工件狀態:清潔、無毛刺


左右拖動表格顯示其他內容

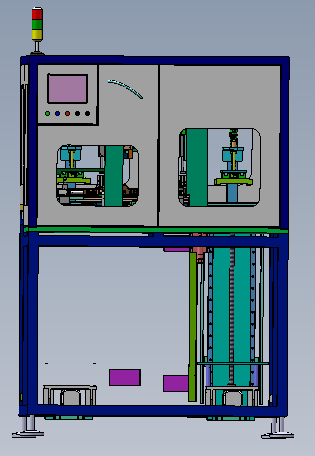

設備方案/ PROJECT

香蕉视频污下载廠家尺寸檢測OP10軸檢測

整機按模塊化思路設計,包括以下模塊:

1、上下料係統;(機械手)
2、接觸式檢測模塊;
3、產品運轉模塊;
4、設備安全防護措施。
注意:不同產品檢測需要人工調整外徑檢測模塊

香蕉视频污下载廠家尺寸檢測OP10軸檢測

產品說明/ INSTRUCTION

  • 1.設備采用接觸式位移傳感器,傳感器分辨率0.1微米,檢測工位綜合精度3微米。
    2.自動化監控定時等功能。
    3.節拍12秒/件。
    4. 檢測數據可和機床通訊。
    5. 不同產品更換工裝可以通用。
    6.機械手上下料。
    7.安全防護係統。

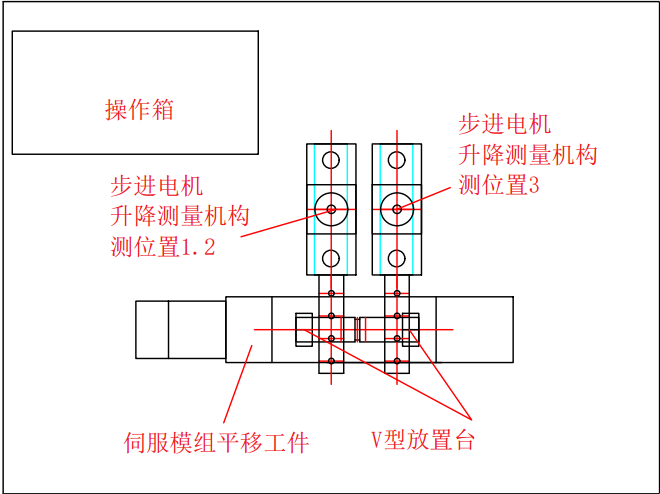

工作流程/ PROCESS

    機械手上料至待料工位→放入V型支撐塊→伺服模組平移機構將工件搬至1號檢測工位→測量機構下降測量2#尺寸→平移機構將工件搬送到2號檢測工位→測量3#尺寸→平移機構將工件平移至1號檢測工位測量1#尺寸→讀取測量數據並與設定公差比較→ NG品與機械手通訊進行剔除→測量結束由平移拖板將OK品移送到待料工位→機械手下料→一個循環結束。
