輪轂外觀尺寸自動檢測

返回列表 來源: 發布日期: 2018.09.04

客戶需求/REQUIREMENTS

圖片9圖片8

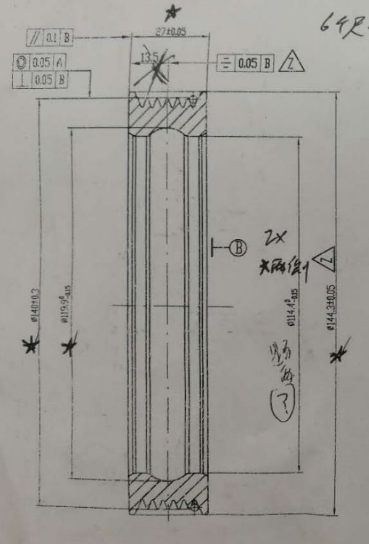

                                                                    被測產品及具體尺寸

       檢測要求:  1. 檢測上圖中的外徑、外徑、高度等星標尺寸;

                     2. 特別注意檢測圖中未標注的輪轂內孔直徑 28下公差0,上公差正0.05; 3. 係統包括上下料的整體解決方案。


左右拖動表格顯示其他內容

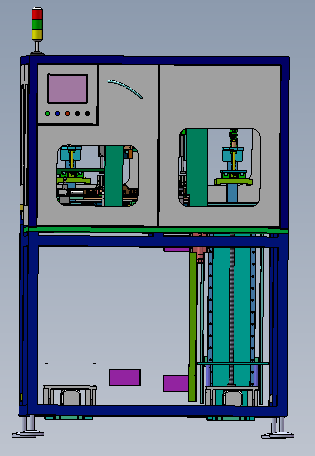

產品設計/ DESIGN

                                                                  圖片10





                      整機按模塊化思路設計,包括以下模塊: 上下料係統; 內孔檢測模塊; 高度檢測模塊; 外徑檢測模塊; 產品不同工位間轉運模塊; NG品剔除模塊; 設備安全防護措施。


產品功能/ FUNCTION

  • 1.可以實現高效率、高精度的尺寸檢測。

  • 2.自動化監控定時等功能。

  • 3.節拍10秒/個。

  • 4. 不合格品揀出。

  • 5. 輪轂和輪圈為2台設備分別檢測。

  • 6.上下料、不合格品揀出都采用傳送帶設計。

  • 7.安全防護係統。
